สายพานลำเลียงในโรงงานมีกี่แบบ? เปรียบเทียบ Belt Conveyor vs Roller Conveyor (ลูกกลิ้ง) vs สายพานสแตนเลส Food Grade เลือกอย่างไรให้ตรงไลน์ผลิต
สายพานลำเลียงในโรงงานมีกี่แบบ Belt Conveyor ต่างจาก Roller Conveyor (สายพานลูกกลิ้ง) และสายพานสแตนเลสอย่างไร และควรเลือกสเปกสายพานอย่างไรให้รองรับทั้งการลำเลียงสินค้า การพิมพ์วันที่ และการตรวจสอบด้วยกล้อง Vision?
สายพานลำเลียงในโรงงาน แบ่งออกเป็น 6 ประเภทหลัก โดย สายพานแผ่นเรียบ (PVC / PU Belt Conveyor) เหมาะกับซอง ถุง และกล่องที่ต้องการความเร็วสายพานนิ่งเสถียร, สายพานลูกกลิ้ง (Roller Conveyor) เหมาะกับลังลูกฟูกและพาเลทที่ต้องรับน้ำหนักหรือพักสะสมสินค้า (Accumulation) ส่วน สายพานสแตนเลส / Modular Belt Food Grade เหมาะกับขวดและห้องเปียกที่ต้องฉีดน้ำล้าง ทั้งนี้หากใช้ร่วมกับ เครื่องพิมพ์วันที่ติดสายพาน และ กล้องตรวจสอบชิ้นงาน Vision ต้องเลือก สั่งทำสายพานลำเลียง ที่มีความเร็วคงที่พร้อมติดตั้งไกด์ประคองและ Encoder จาก บริษัท เบทเตอร์ โค้ด จำกัด.

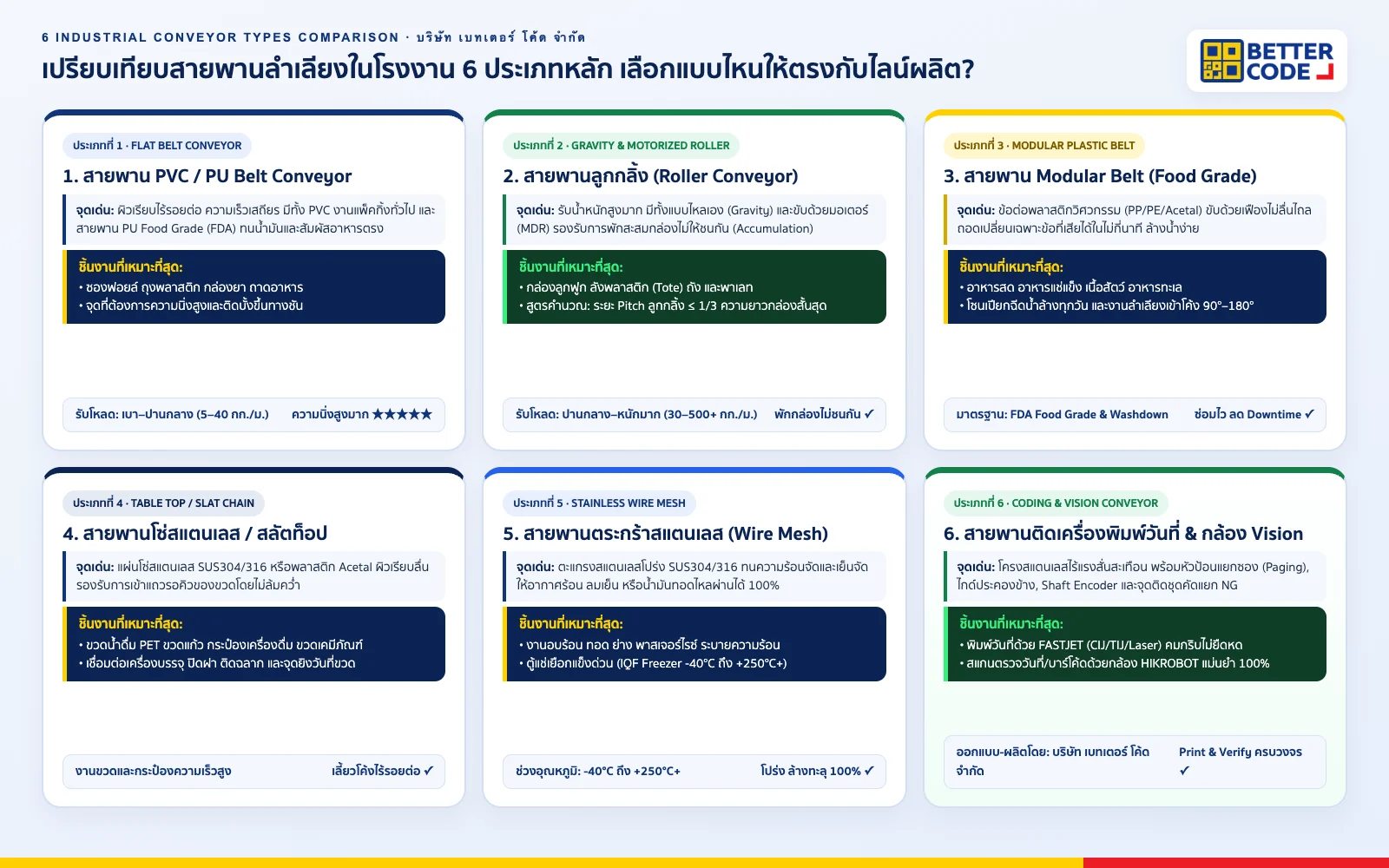

ตารางเปรียบเทียบสายพานลำเลียงในโรงงาน 6 ประเภทหลัก เลือกแบบไหนให้ตรงกับชิ้นงานและสภาพแวดล้อม?
การเลือก สายพานลำเลียงในโรงงาน (Industrial Conveyor System) ไม่สามารถใช้สายพานแบบเดียวกันได้ทุกจุด เพราะรูปทรงก้นชิ้นงาน น้ำหนัก ความชื้น และความต้องการในการติดตั้งอุปกรณ์ตรวจสอบแต่ละจุดแตกต่างกัน ตารางวิศวกรรมด้านล่างเปรียบเทียบสายพานลำเลียงทั้ง 6 ประเภทหลักครบ 7 มิติ เพื่อช่วยให้ทีมวิศวกรและฝ่ายจัดซื้อตัดสินใจได้แม่นยำ:
| ประเภทสายพานลำเลียง | 1. ชิ้นงานที่เหมาะที่สุด | 2. การรับน้ำหนักโหลด | 3. ความทนความชื้น / สารเคมี / Food Grade | 4. ความนิ่งหน้าสายพาน (ยิงวันที่ / สแกนบาร์โค้ด) | 5. การดูแลรักษาและซ่อมบำรุง | 6. การเชื่อมต่อระบบอัตโนมัติ (Automation) |
|---|---|---|---|---|---|---|
| 1. สายพาน PVC / PU Belt Conveyor (สายพานแผ่นเรียบมาตรฐาน) | ซองฟอยล์ ถุงพลาสติก กล่องกระดาษ ถาดอาหาร และชิ้นงานขนาดเล็ก-กลางที่ต้องการพื้นผิวเรียบ | งานเบาถึงปานกลาง (5–40 กก./เมตร) รองรับทั้งแนวราบและติดบั้งขึ้นทางชัน | สายพาน PU Food Grade (FDA) สัมผัสอาหารตรงและทนน้ำมันได้ ส่วน สายพาน PVC เหมาะกับงานแห้งและแพ็คกิ้งทั่วไป | นิ่งดีเยี่ยม (★★★★★) ชิ้นงานไม่กระดก เหมาะมากสำหรับจุดยิงวันที่และสแกน QR/OCR | ตั้งความตึงและปรับแนวสายพาน (Belt Tracking) ตามรอบ เปลี่ยนเส้นใหม่เมื่อสึกหรอ | เชื่อมต่อเครื่องบรรจุซอง, เครื่องซีลถาด Top Seal, แขนกล Cobot หยิบชิ้นงาน และชุดคัดแยก NG |
| 2. สายพานลูกกลิ้ง (Roller Conveyor) (ทั้งแบบ Gravity ไหลเอง และ Motorized / MDR ขับด้วยมอเตอร์) | กล่องลูกฟูก ลังพลาสติก (Tote) ถัง และพาเลท ที่มีก้นเรียบแข็ง (ไม่เหมาะกับซองอ่อน) | ปานกลางถึงหนักมาก (30–500+ กก./เมตร) ทนแรงกระแทกจากการวางลังและพาเลทได้ดีที่สุด | มีทั้งลูกกลิ้งเหล็กชุบซิงค์ (งานคลังสินค้าแห้ง) และลูกกลิ้งสแตนเลส SUS304 (ห้องเย็น/ความชื้นสูง) | ดีสำหรับการยิงข้างกล่อง (★★★★☆) หากคำนวณระยะ Pitch ลูกกลิ้ง ≤ 1/3 ของความยาวกล่องสั้นสุด | ดูแลรักษาง่ายมาก เปลี่ยนเฉพาะลูกกลิ้งหรือโอริง/โซ่ลูกที่สึกได้ทีละจุด ไม่ต้องรื้อทั้งเส้น | เหมาะที่สุดสำหรับระบบ พักสะสมกล่องไม่ชนกัน (Zero-Pressure Accumulation), เครื่องขึ้นรูปกล่อง Carton Erector, Robot Palletizer และรถ AGV |
| 3. สายพาน Modular Belt (สายพานพลาสติกวิศวกรรมถอดประกอบได้) | ถาดอาหารแช่แข็ง เนื้อสัตว์ อาหารทะเล แพ็คขวดน้ำดื่ม และชิ้นงานที่ต้องผ่านโซนเปียกหรือเข้าโค้ง | ปานกลางถึงหนัก (40–150+ กก./เมตร) ขับเคลื่อนด้วยเฟือง (Sprocket) ไม่มีการลื่นไถล | ดีเยี่ยมระดับสูงสุด (Food Grade PP / PE / Acetal) ทนน้ำร้อน สารเคมีล้างทำความสะอาด และห้องเย็นจัด | ดีมาก (★★★★☆) ผิวหน้าเรียบสม่ำเสมอ ไม่เกิดอาการสายพานเลื้อยหนีศูนย์ | ซ่อมไวที่สุด หากข้อต่อชำรุดสามารถถอดสลักเปลี่ยนเฉพาะข้อ (Module) ได้ในไม่กี่นาที ลด Downtime | เชื่อมต่อไลน์ล้างวัตถุดิบ เครื่องซีลถาด Top Seal อุโมงค์อบหด และไลน์ลำเลียงเข้าโค้ง 90°–180° |
| 4. สายพานโซ่สแตนเลส / สลัตท็อป (Table Top / Slat Chain Conveyor) | ขวดน้ำดื่ม PET ขวดแก้ว กระป๋องเครื่องดื่ม ขวดแชมพู และภาชนะทรงกระบอกที่ต้องการการทรงตัวสูง | ปานกลางถึงสูง รองรับแรงเสียดทานต่ำขณะขวดเข้าแถวรอคิว (Bottle Buffering) โดยสายพานยังวิ่งต่อได้ | ดีเยี่ยม (สแตนเลส SUS304/316 หรือพลาสติก Acetal) ทนความชื้น น้ำหวาน และสารหล่อลื่นสายพาน | นิ่งมากสำหรับงานขวดและกระป๋อง (★★★★★) เมื่อใช้คู่ราวไกด์ประคองข้างสำหรับยิงวันที่ CIJ/Laser | แข็งแรงทนทาน อายุการใช้งานยาวนาน เพียงทำความสะอาดและตรวจเช็กรางรองโซ่ (Wear Strip) | เชื่อมต่อเครื่องบรรจุของเหลว (Filling), เครื่องปิดฝา, เครื่องติดฉลาก, เครื่องพิมพ์วันที่ FASTJET และเครื่องแพ็คโหล |
| 5. สายพานตระกร้าสแตนเลส / Wire Mesh Conveyor | งานอบร้อน ทอด ย่าง พาสเจอร์ไรซ์ โรยผงปรุงรส ระบายความร้อน และงานแช่เยือกแข็งด่วน (IQF Freezer) | ปานกลางถึงสูง โครงสร้างโปร่งให้อากาศร้อน ลมเย็น หรือน้ำมันทอดไหลผ่านชิ้นงานได้ 360 องศา | ทนอุณหภูมิสุดขั้ว (-40°C ถึง +250°C+) ด้วยสแตนเลส Food Grade SUS304 / SUS316 แท้ | เหมาะกับงานแปรรูปอุณหภูมิสูง/ต่ำ (ควรย้ายจุดพิมพ์วันที่และสแกนกล้องไปไว้บนสายพานลำเลียงหลังบรรจุซอง/ถาด) | ฉีดน้ำแรงดันสูงและน้ำยาฆ่าเชื้อล้างทะลุผ่านตะแกรงได้สะดวก ไม่สะสมเศษอาหาร | เชื่อมต่อเตาอบต่อเนื่อง, ตู้แช่แข็ง IQF, เครื่องชุบแป้งทอด และส่งต่อไปยังสถานีบรรจุภัณฑ์อัตโนมัติ |
| 6. ชุดสายพานลำเลียงเฉพาะทางสำหรับเครื่องพิมพ์วันที่และกล้องตรวจสอบ (Coding & Vision Conveyor) | ซองพลาสติก กล่องพับ (Flat Carton) ฉลาก ขวด ถาด และกล่องสำเร็จรูปที่ต้องการ ความแม่นยำตำแหน่งระดับมิลลิเมตร | งานเบาถึงปานกลาง (ออกแบบเน้นความเสถียรของความเร็วและการจัดเรียงระยะห่างชิ้นงาน) | โครงสแตนเลส SUS304 แข็งแรงพิเศษ เลือกสายพาน PVC กันไฟฟ้าสถิต หรือสายพาน PU Food Grade ได้ | แม่นยำสูงสุดอันดับ 1 (★★★★★+) มีชุดแยกซอง (Paging), ไกด์ประคอง, ลูกกลิ้งกลึงศูนย์ และ Shaft Encoder ในตัว | ดูแลรักษาง่าย ปรับตั้งระยะไกด์และหัวพิมพ์ได้ด้วยมือหมุน (Tool-less Adjustment) เปลี่ยนงานไว | หัวใจหลักของระบบ Print & Verify: ติดตั้ง เครื่องพิมพ์วันที่ FASTJET + กล้อง HIKROBOT + ชุดดีดของเสีย NG Rejector สั่งงานด้วย PLC |
เจาะลึก Belt Conveyor vs Roller Conveyor (สายพานลูกกลิ้ง): เลือกแบบไหนไม่ให้สินค้าติดขัดหรือเสียหาย?
คำถามที่ทีมวิศวกร บริษัท เบทเตอร์ โค้ด จำกัด พบมากที่สุดเมื่อลูกค้าต้องการ สั่งทำสายพานลำเลียง เข้าไลน์แพ็คกิ้งและคลังสินค้าคือ “ระหว่างสายพานแผ่นเรียบ (Flat Belt PVC/PU) กับสายพานลูกกลิ้ง (Roller Conveyor) แบบไหนดีกว่ากัน และสายพานลูกกลิ้งแบบไหลเอง (Gravity) ต่างจากแบบมีมอเตอร์ (Motorized) อย่างไร?” เรามาดูหลักการเลือกทางวิศวกรรมกันครับ:
สายพานลูกกลิ้งแรงโน้มถ่วง (ไหลเอง / คนผลัก)
ใช้ลูกกลิ้งสแตนเลสหรือเหล็กชุบซิงค์พร้อมตลับลูกปืนลื่นพิเศษ ติดตั้งแบบวางแนวราบให้พนักงานผลักกล่องเดินหน้า หรือตั้งเอียงทำมุม 1.5°–3° เพื่อให้กล่องลูกฟูกไหลลงมาเองตามแรงโน้มถ่วงโดยไม่ต้องใช้มอเตอร์ไฟฟ้า
• โต๊ะแพ็คสินค้าลงลัง (Packing Station) และจุดรับกล่องออกจากเครื่องปิดเทปกล่อง
• จุดโหลดสินค้าขึ้น-ลงรถบรรทุกที่ต้องการประหยัดงบประมาณและค่าไฟฟ้า 100%
สายพานลูกกลิ้งขับเคลื่อนด้วยมอเตอร์ (รองรับ Accumulation)
ขับเคลื่อนลูกกลิ้งด้วยมอเตอร์เกียร์พ่วงโซ่ (Chain-Driven), สายพานกลม (Poly-V / O-Ring) หรือใช้ลูกกลิ้งมอเตอร์ไฟฟ้าในตัว 24V DC (Motorized Driven Roller – MDR) ที่แบ่งสายพานออกเป็นโซนๆ พร้อมเซนเซอร์ตรวจจับ
• เมื่อสถานีปลายทางหยุดชั่วคราว (เช่น รอแขนกล Robot Palletizer ยกกล่อง) ลูกกลิ้งแต่ละโซนจะสั่งหยุดพักกล่องเรียงต่อกันโดย ไม่ให้กล่องชนอัดกระแทกกันเสียหาย!
สายพานแผ่นเรียบ PVC / PU (ความเร็วเสถียรสูงสุด)
ใช้แผ่นสายพานไร้รอยต่อรองรับก้นชิ้นงานเต็มพื้นที่ 100% ทำให้ชิ้นงานทุกขนาดตั้งแต่ซองจิ๋ว ถุงพลาสติก กล่องยา ไปจนถึงลังสินค้า เคลื่อนที่ด้วยความเร็วเท่ากับหน้าสายพานเป๊ะโดยไม่มีอาการกระดกตามร่องลูกกลิ้ง
• ชิ้นงานก้นนิ่ม ซองฟอยล์ ถุงพลาสติก หรือชิ้นงานขนาดเล็กที่ตกร่องลูกกลิ้งได้
• จุดติดตั้ง เครื่องพิมพ์วันที่ติดสายพาน, เครื่องติดฉลาก, เครื่องชั่งน้ำหนักเช็กเวท และกล้องตรวจสอบชิ้นงาน Vision
สูตรวิศวกรรมคำนวณ “ระยะห่างลูกกลิ้ง (Roller Pitch Formula)” ไม่ให้กล่องกระดกหรือติดขัด
หากคุณเลือกใช้ สายพานลูกกลิ้ง (Roller Conveyor) กฎเหล็กที่ห้ามละเลยเด็ดขาดคือ “ใต้ก้นกล่องใบที่สั้นที่สุดในไลน์ผลิตของคุณ จะต้องมีลูกกลิ้งรองรับอย่างน้อย 3 ลูกพร้อมกันเสมอ” หากวางลูกกลิ้งห่างเกินไป กล่องจะกระดกหัวทิ่ม ตกร่อง หรือทำให้บาร์โค้ดข้างกล่องสั่นจนสแกนไม่ติด:
ตัวอย่างการคำนวณจริง: หากกล่องลูกฟูกขนาดเล็กที่สุดที่วิ่งบนสายพานมีความยาวด้านก้น 300 มม. (30 ซม.) ระยะห่างระหว่างจุดศูนย์กลางลูกกลิ้งแต่ละลูก (Roller Pitch) จะต้องไม่เกิน 300 ÷ 3 = 100 มม. (10 ซม.) (เช่น เลือกใช้ลูกกลิ้งเส้นผ่านศูนย์กลาง Ø50 มม. หรือ Ø60 มม. วางระยะ Pitch 75 มม. หรือ 100 มม. กล่องจะวิ่งเรียบสนิทเหมือนวิ่งบนสายพานแผ่นเรียบ!)

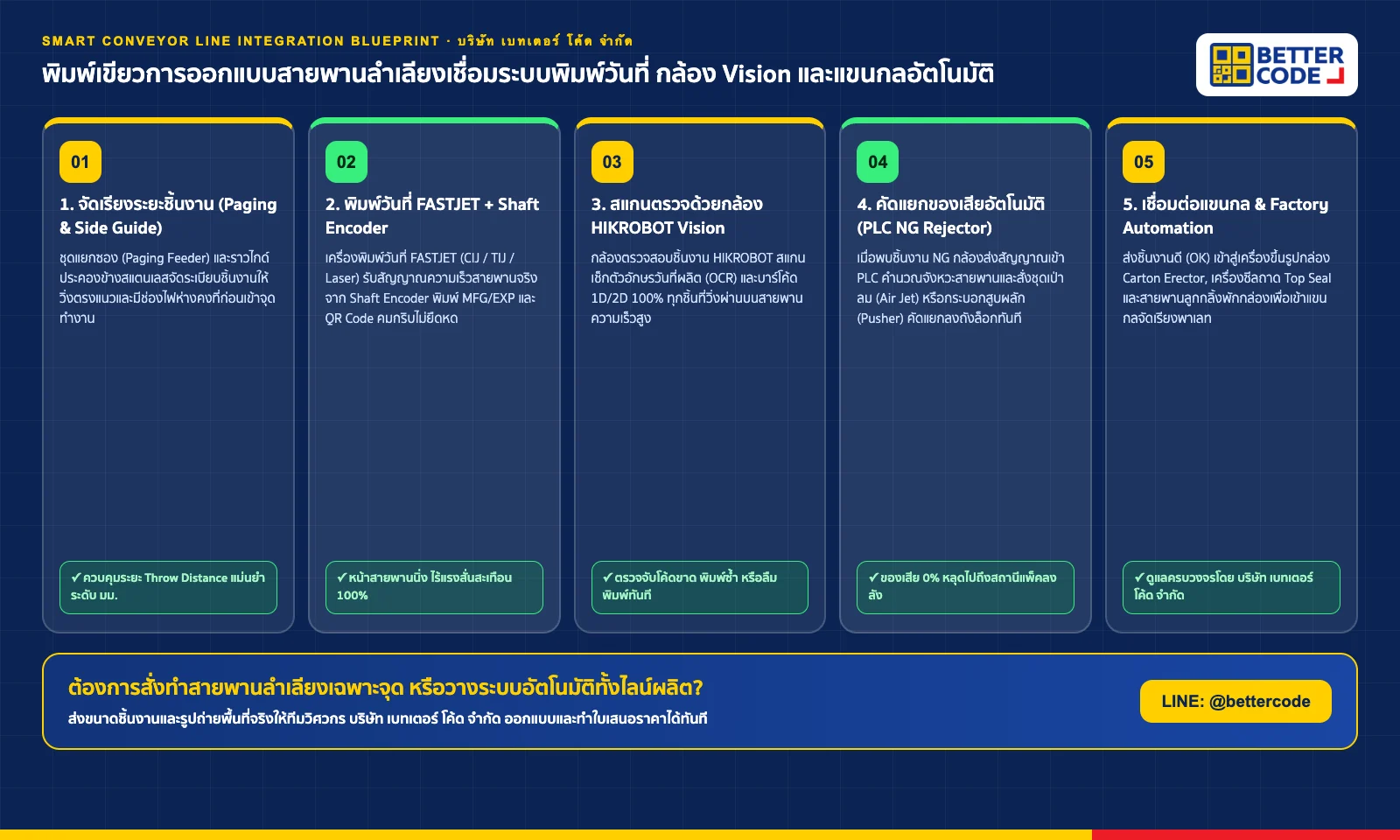

5 จุดวิกฤตเมื่อสั่งทำสายพานลำเลียงไปใช้ร่วมกับเครื่องพิมพ์วันที่ (FASTJET) กล้องตรวจสอบ (HIKROBOT) และแขนกล (Cobot / Robot)
หลายโรงงานซื้อสายพานสำเร็จรูปราคาถูกมาตั้งในไลน์ผลิต แต่กลับพบว่า “พิมพ์วันที่ตัวอักษรเบี้ยว ยืด-หด กล้อง Vision สแกนบาร์โค้ดหลุด หรือแขนกลหยิบกล่องไม่ตรงตำแหน่ง” เพราะโครงสร้างสายพานไม่ได้ถูกออกแบบมารองรับงานอัตโนมัติตั้งแต่วันแรก นี่คือ 5 จุดวิกฤตที่ทีมวิศวกร บริษัท เบทเตอร์ โค้ด จำกัด ออกแบบควบคุมในทุกโปรเจกต์:
จุดที่ 1: ความนิ่งของความเร็วสายพานและการติดตั้ง Shaft Encoder (ป้องกันตัวอักษรยืด-หดและภาพเบลอ)

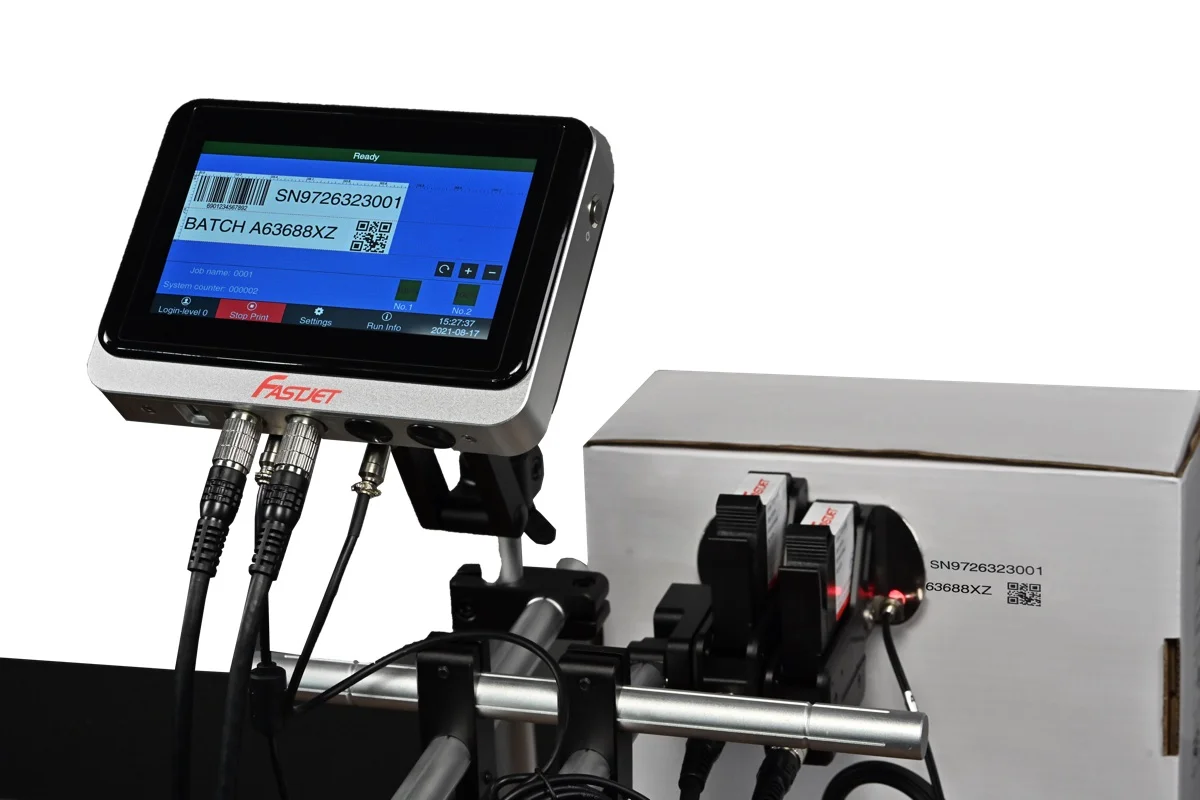

เมื่อติดตั้ง เครื่องพิมพ์วันที่ CIJ FASTJET หรือ เครื่องพิมพ์วันที่ TIJ บนสายพาน หากลูกกลิ้งขับกลึงไม่ได้ศูนย์หรือแรงดันไฟฟ้าแกว่ง ความเร็วสายพานจะกระตุกทำให้ตัวอักษรวันที่และบาร์โค้ดยืด-หดจนสแกนไม่ติด ทีมวิศวกรของเราจึงเลือกใช้มอเตอร์เกียร์คุณภาพสูงคู่กับ Inverter ปรับความเร็วละเอียด และออกแบบจุดยึด ล้อวัดความเร็ว (Shaft Encoder) ให้แนบสนิทกับลูกกลิ้งหรือผิวสายพาน เพื่อส่งสัญญาณพัลส์ซิงค์ความเร็วเข้ากับหัวพิมพ์และกล้องตรวจสอบแบบเรียลไทม์ (อ่านเพิ่มเติมที่ เครื่องพิมพ์วันที่ติดสายพาน: ติดตั้งอย่างไร).
จุดที่ 2: ชุดไกด์ประคองข้าง (Side Guide Rail) และชุดแยกชิ้นงาน (Paging / Spacing Feeder)
เครื่องพิมพ์วันที่ TIJ (ระยะห่างหัวพิมพ์ 2–5 มม.) และ กล้องตรวจสอบชิ้นงานและอ่านบาร์โค้ด HIKROBOT ต้องการให้ชิ้นงานวิ่งผ่านจุดเดิมซ้ำๆ และมีช่องไฟ (Pitch Gap) ระหว่างชิ้นงานแต่ละชิ้นชัดเจน หากพนักงานเทซองฟอยล์หรือกล่องพับติดกันเป็นแพ เซนเซอร์จะจับขอบชิ้นงานไม่ได้ เราจึงออกแบบ ชุดล้อยางแยกชิ้นงาน (Paging Feeder) และ ราวไกด์ประคองข้างสแตนเลสหุ้ม UHMW-PE ที่ปรับความกว้างได้ด้วยมือหมุนโดยไม่ต้องใช้ประแจ.
จุดที่ 3: การเลือกเกรดสแตนเลส (SUS304 vs SUS316) และสายพาน PU Food Grade (FDA)
สำหรับโรงงานอาหาร เครื่องดื่ม เนื้อสัตว์ และอาหารทะเล โครงเหล็กพ่นสีทั่วไปจะเกิดสนิมกะเทาะปนเปื้อนเมื่อเจอความชื้นและน้ำยาล้าง เราจึงใช้โครงสร้าง สแตนเลสเกรดอาหาร SUS304 หรือ SUS316 (ทนเกลือและกรดเข้มข้น) พับขึ้นรูปไร้ซอกมุมอับ (Sanitary Design) คู่กับ สายพาน PU Food Grade มาตรฐาน FDA หรือ สายพาน Modular Belt ที่ถอดล้างฉีดน้ำแรงดันสูงได้โดยไม่เปื่อยยุ่ย.
จุดที่ 4: การออกแบบจุดติดตั้งชุดคัดแยกของเสียอัตโนมัติ (Air Jet / Pusher / Drop-Flap Rejector)
เมื่อกล้อง HIKROBOT ตรวจพบว่าชิ้นงานใดลืมพิมพ์วันที่ พิมพ์ผิด หรือบาร์โค้ดอ่านไม่ออก (NG) สายพานจะต้องมีพื้นที่ปลายทางสำหรับติดตั้ง ชุดคัดแยกของเสียอัตโนมัติ (Reject Station) ที่สั่งงานผ่าน PLC ไม่ว่าจะเป็นหัวเป่าลมแรงดันสูง (Air Jet สำหรับซองเบา), กระบอกสูบผลักออกข้าง (Pneumatic Pusher สำหรับกล่องและขวด) หรือสายพานกระดกเปิดช่องตก (Drop-Flap สำหรับถาดอาหาร) พร้อมถังล็อกกุญแจรับของเสีย (ศึกษาวงจรการทำงานได้ที่ กล้องคัดแยกสินค้า OK/NG ส่งสัญญาณให้ PLC).
จุดที่ 5: การเชื่อมต่อเข้ากับเครื่องขึ้นรูปกล่อง (Carton Erector), เครื่องซีลถาด (Top Seal), แขนกล (Robot Palletizer) และ AGV
สายพานลำเลียงที่ดีต้องทำหน้าที่เป็นกระดูกสันหลังเชื่อมต่อระบบ Factory Automation ทั้งไลน์ ตั้งแต่รับกล่องจาก เครื่องขึ้นรูปกล่องอัตโนมัติ (Carton Erector), ลำเลียงถาดผ่าน เครื่องซีลถาด (Top Seal), จัดตำแหน่งกล่องเข้าจุดหยุดคอย (Stopper & Alignment Jig) เพื่อให้ แขนกลร่วมปฏิบัติงาน (Cobot) หรือ Robot Palletizer หยิบจัดเรียงขึ้นพาเลท ไปจนถึงการส่งต่อพาเลทขึ้นรถลำเลียงอัตโนมัติ AGV / AMR ด้วยระดับความสูงและสัญญาณ Handshake I/O ที่ตรงกัน 100%.
เช็กลิสต์ 7 ข้อมูลที่ควรเตรียมก่อนสั่งผลิตหรือขอใบเสนอราคาสายพานลำเลียงกับ บริษัท เบทเตอร์ โค้ด จำกัด
เพื่อให้ทีมวิศวกรของเราออกแบบและประเมินราคา สั่งทำสายพานลำเลียง ได้ตรงสเปก รวดเร็ว และคุ้มค่างบประมาณที่สุด คุณสามารถแจ้งข้อมูลเบื้องต้น 7 ข้อนี้ (หรือเท่าที่มี) ให้ทีมงานทาง LINE @bettercode หรือหน้า ขอใบเสนอราคา ได้ทันทีครับ:
เป็นกล่องลูกฟูก ซองฟอยล์ ถุงพลาสติก ขวดน้ำ ถาดอาหาร หรือพาเลท? ก้นชิ้นงานเรียบแข็งหรืออ่อนตัว?
ระบุขนาดชิ้นงานที่เล็กที่สุดและใหญ่ที่สุดที่จะวิ่งบนสายพานเส้นนี้ พร้อมน้ำหนักต่อชิ้น (กก.) เพื่อคำนวณความกว้างสายพานและระยะลูกกลิ้ง
ต้องการลำเลียงกี่ชิ้นต่อนาที (ชิ้น/นาที หรือ ลัง/นาที) หรือต้องการความเร็วสายพานประมาณกี่เมตรต่อนาที?
ต้องการสายพานยาวกี่เมตร ความสูงจากพื้นถึงหน้าสายพาน (Pass-Line Height) เท่าไหร่ เป็นทางตรง เข้าโค้ง หรือขึ้นทางชัน?
เป็นพื้นที่แพ็คกิ้งแห้งทั่วไป ห้องแอร์ ห้องเย็นแช่แข็ง หรือห้องเปียกที่ต้องฉีดน้ำและน้ำยาเคมีล้างทุกวัน (Food Grade SUS304/316)?
ต้องติดตั้ง เครื่องพิมพ์วันที่ FASTJET, เครื่องพิมพ์ TIJ, กล้องตรวจสอบชิ้นงาน HIKROBOT, เครื่องติดฉลาก หรือชุดคัดแยกของเสีย NG Rejector ด้วยหรือไม่?
รับชิ้นงานต่อจากเครื่องอะไร และส่งต่อไปยังเครื่องอะไร (เช่น รับจากเครื่องซีลถาด Top Seal / เครื่องขึ้นรูปกล่อง Carton Erector ไปหาแขนกล Cobot / Robot Palletizer)?
คำถามที่พบบ่อยเกี่ยวกับการเลือกสายพานลำเลียงในโรงงานและ Roller Conveyor (FAQ)
สายพานลำเลียง PVC กับสายพาน PU (Food Grade) ต่างกันอย่างไร ควรเลือกแบบไหน?
สายพาน PVC (Polyvinyl Chloride) มีความเหนียว ทนการเสียดสี และราคาประหยัด เหมาะสำหรับลำเลียงกล่องลูกฟูก ถุงพลาสติก ซองที่ซีลปิดสนิทแล้ว หรืองานแพ็คกิ้งทั่วไป ส่วนสายพาน PU (Polyurethane) มีคุณสมบัติทนน้ำมัน ทนไขมันสัตว์ ไม่ปล่อยสารปนเปื้อน และผ่านมาตรฐาน FDA Food Grade จึงเหมาะสำหรับสัมผัสอาหารโดยตรง เช่น เนื้อสัตว์ เบเกอรี่ ขนมขบเคี้ยว และโรงงานแปรรูปอาหารที่ต้องทำความสะอาดบ่อย.
เมื่อไหร่ควรใช้สายพานลูกกลิ้ง (Roller Conveyor) แทนสายพานแผ่นเรียบ (Belt Conveyor)?
ควรเลือกใช้สายพานลูกกลิ้ง (Roller Conveyor) เมื่อชิ้นงานมีก้นเรียบแข็งและมีน้ำหนักปานกลางถึงหนัก เช่น กล่องลูกฟูก ลังพลาสติก (Tote) ถัง หรือพาเลท โดยเฉพาะจุดที่ต้องการ “พักสะสมสินค้าบนสายพาน (Accumulation)” ก่อนเข้าเครื่องรัดกล่องหรือจุดแพ็คลงลัง หรือจุดที่ต้องการให้พนักงานผลักกล่องไหลตามแรงโน้มถ่วง (Gravity Roller) เพื่อประหยัดพลังงาน แต่หากชิ้นงานเป็นซองอ่อน ถุงพลาสติก หรือชิ้นงานขนาดเล็กมาก ต้องใช้สายพานแผ่นเรียบ PVC/PU หรือ Modular Belt เพื่อไม่ให้ชิ้นงานตกร่องลูกกลิ้ง.
ระยะห่างระหว่างลูกกลิ้ง (Roller Pitch) คำนวณอย่างไรไม่ให้กล่องกระดกหรือติดขัด?
กฎเหล็กทางวิศวกรรมคือ “ใต้ก้นกล่องที่สั้นที่สุดจะต้องมีลูกกลิ้งรองรับอย่างน้อย 3 ลูกเสมอ” ดังนั้น ระยะห่างจุดศูนย์กลางลูกกลิ้ง (Roller Pitch) ต้องไม่เกิน 1 ใน 3 ของความยาวกล่องที่สั้นที่สุด (Pitch ≤ ความยาวกล่องสั้นสุด ÷ 3) เช่น หากกล่องสั้นที่สุดยาว 300 มม. ระยะ Pitch ลูกกลิ้งต้องไม่เกิน 100 มม. เพื่อให้กล่องวิ่งเรียบ ไม่กระดกหัวทิ่ม และไม่ทำให้บาร์โค้ดข้างกล่องเอียงขณะสแกน.
ถ้าต้องการติดตั้งเครื่องพิมพ์วันที่ (CIJ / TIJ / Laser) หรือกล้องตรวจสอบชิ้นงาน Vision บนสายพาน ต้องระบุสเปกอะไรพิเศษ?
ต้องระบุ 4 จุดสำคัญแก่ผู้ผลิตสายพาน ได้แก่ 1) มอเตอร์เกียร์พร้อม Inverter ปรับความเร็วละเอียดและลูกกลิ้งขับที่กลึงได้ศูนย์เพื่อไม่ให้สายพานกระตุก 2) จุดติดตั้ง Shaft Encoder สำหรับซิงค์ความเร็วสายพานเข้ากับหัวพิมพ์ FASTJET และกล้อง HIKROBOT 3) ชุดไกด์ประคองข้าง (Side Guide Rail) ที่ปรับระยะเข้า-ออกได้แน่นหนาเพื่อคุมระยะห่างหัวพิมพ์ถึงชิ้นงาน (Throw Distance) คงที่ระดับมิลลิเมตร และ 4) พื้นที่ติดตั้งชุดดีดของเสียอัตโนมัติ (Air Jet / Pusher Rejector) พร้อมถังรับชิ้นงาน NG.
โรงงานอาหารแช่แข็งหรือห้องเปียกที่ต้องฉีดน้ำล้างทุกวัน ควรใช้สายพานลำเลียงแบบไหน?
แนะนำให้เลือกโครงสร้างสแตนเลส SUS304 หรือ SUS316 แบบเปิดโล่งลดจุดอับสะสมแบคทีเรีย (Sanitary Washdown Design) คู่กับสายพาน Modular Belt พลาสติกวิศวกรรม (PP / PE / Acetal Food Grade) หรือสายพานตระกร้าสแตนเลส (Wire Mesh) เพราะถอดล้างง่าย น้ำไหลผ่านได้ 100% ไม่เกิดปัญหาสายพานเลื้อยผิดแนว (Belt Tracking Issue) เมื่อโดนน้ำหรือไขมัน และเลือกมอเตอร์เกียร์มาตรฐานกันน้ำ IP65 / IP67.
บริษัท เบทเตอร์ โค้ด จำกัด รับออกแบบและสั่งผลิตสายพานลำเลียงพร้อมระบบอัตโนมัติครบวงจรหรือไม่?
รับออกแบบ ผลิต และติดตั้งครบวงจรครับ บริษัท เบทเตอร์ โค้ด จำกัด ให้บริการตั้งแต่สายพานลำเลียงเดี่ยว (สายพานสแตนเลสติดเครื่องพิมพ์วันที่, สายพานแยกซอง Paging Conveyor, สายพาน PVC/PU, Roller Conveyor, Modular Belt) ไปจนถึงการเชื่อมต่อเข้ากับเครื่องพิมพ์วันที่ FASTJET, กล้องตรวจสอบชิ้นงาน HIKROBOT และระบบ Factory Automation เช่น เครื่องขึ้นรูปกล่อง Carton Erector, เครื่องซีลถาด Top Seal, แขนกล Cobot และ Robot Palletizer โดยทีมวิศวกรเข้าสำรวจหน้างานและทำใบเสนอราคาให้ครบจบในที่เดียว.
