วิธีพิมพ์ QR Code มอก. (TISI e-License) และบาร์โค้ด GS1 ลงบนสินค้าและกล่องบรรจุภัณฑ์ให้สแกนผ่าน 100% (เทียบ TIJ vs Laser vs PIJ + กล้องตรวจสอบ HIKROBOT)
วิธีพิมพ์ QR Code มอก. (TISI e-License) และบาร์โค้ด GS1 ลงบนสินค้าและกล่องบรรจุภัณฑ์ให้สแกนผ่าน 100% ต้องเลือกเครื่องพิมพ์และกล้องตรวจสอบอย่างไร?
การ พิมพ์ QR Code มอก. (TISI e-License) และบาร์โค้ด GS1 DataMatrix ลงบนตัวสินค้าและกล่องบรรจุภัณฑ์ในไลน์ผลิตโดยตรง ต้องควบคุมความละเอียดหัวพิมพ์ที่ 300–600 DPI และเว้นขอบขาว (Quiet Zone) รอบโค้ดอย่างน้อย 4 โมดูล.
เลือกใช้ เครื่องพิมพ์วันที่และ QR Code ระบบ TIJ ความละเอียด 600 DPI สำหรับซองและกล่องเคลือบมัน, เครื่องพิมพ์เลเซอร์ FASTJET F7100 สำหรับสลัก QR Code มอก. ถาวร บนพลาสติกและโลหะ หรือ เครื่องพิมพ์ข้างกล่องความละเอียดสูง PIJ สำหรับลังลูกฟูก ควบคู่กับ กล้องตรวจสอบชิ้นงานและอ่านบาร์โค้ด HIKROBOT สแกนเช็กทุกชิ้น 100%.
ทำไมโรงงานยุคใหม่จึงเลิกติดสติกเกอร์กระดาษ แล้วเปลี่ยนมาใช้เครื่องพิมพ์ QR Code ลงบนสินค้าและกล่องโดยตรง?
หลังจากที่ผู้ประกอบการได้ศึกษา ข้อกำหนดวิธีแสดง QR Code มอก. คู่กับเครื่องหมายมาตรฐาน และได้รับไฟล์ มอก. คิวอาร์โค้ด (TISI e-License) จากสมอ. แล้ว โจทย์สำคัญถัดมาของฝ่ายผลิตและวิศวกรรมคือ “จะนำ QR Code มอก. และบาร์โค้ด GS1 ไปแสดงบนตัวสินค้าและกล่องนับหมื่นชิ้นต่อวันอย่างไรให้ประหยัดและสแกนผ่าน 100%?”
หลายโรงงานเริ่มต้นด้วยการสั่งพิมพ์สติกเกอร์ดวงเล็กๆ มาให้พนักงานนั่งแปะมือ แต่กลับพบปัญหาคอขวด 3 ด้าน คือ สติกเกอร์หลุดลอกเมื่อเจอความชื้นหรือการเสียดสี ค่าม้วนสติกเกอร์และค่าแรงบานปลายทุกเดือน และความเสี่ยงที่พนักงานจะหยิบสติกเกอร์ผิดรุ่นมาแปะ.
การอัปเกรดมาใช้ เครื่องพิมพ์ QR Code ลงบนสินค้า หรือ เครื่องยิงเลเซอร์ QR Code มอก. บนสายพานลำเลียงโดยตรง ร่วมกับระบบ ตรวจสอบ QR Code มอก. ด้วยกล้องอัตโนมัติของ บริษัท เบทเตอร์ โค้ด จำกัด จึงช่วยตัดต้นทุนค่าสติกเกอร์และยกระดับความแม่นยำสู่มาตรฐาน Zero-Defect.
เว้นขอบขาว (Quiet Zone) 4 โมดูล และคุมค่าความตัดกันของสี
สาเหตุอันดับ 1 ที่ทำให้ พิมพ์ QR Code มอก. แล้วสแกนไม่ติด ไม่ใช่เพราะไฟล์เสีย แต่เกิดจากการพิมพ์ชิดเส้นกรอบหรือลวดลายบนกล่องมากเกินไปจนกล้องแยกขอบโค้ดไม่ออก.
ความละเอียด 300–600 DPI ซิงค์ด้วยล้อวัดความเร็ว Shaft Encoder
คิวอาร์โค้ดประกอบด้วยจุดสี่เหลี่ยมจัตุรัสขนาดเล็กจำนวนมาก หากสายพานกระตุกหรือเดินเร็วไม่สม่ำเสมอ โค้ดจะยืดออกเป็นสี่เหลี่ยมผืนผ้าจนสมาร์ทโฟนถอดรหัสไม่ได้.
พิมพ์ควบคู่ได้ทั้ง QR Code มอก. และบาร์โค้ด GS1 ในจังหวะเดียว
นอกจาก QR Code มอก. ที่ต้องให้ผู้บริโภคและเจ้าหน้าที่สแกนตรวจสอบแล้ว โรงงานยังต้องพิมพ์วันผลิต วันหมดอายุ เลขล็อต และบาร์โค้ด GS1 DataMatrix / GS1-128 สำหรับระบบคลังสินค้า.

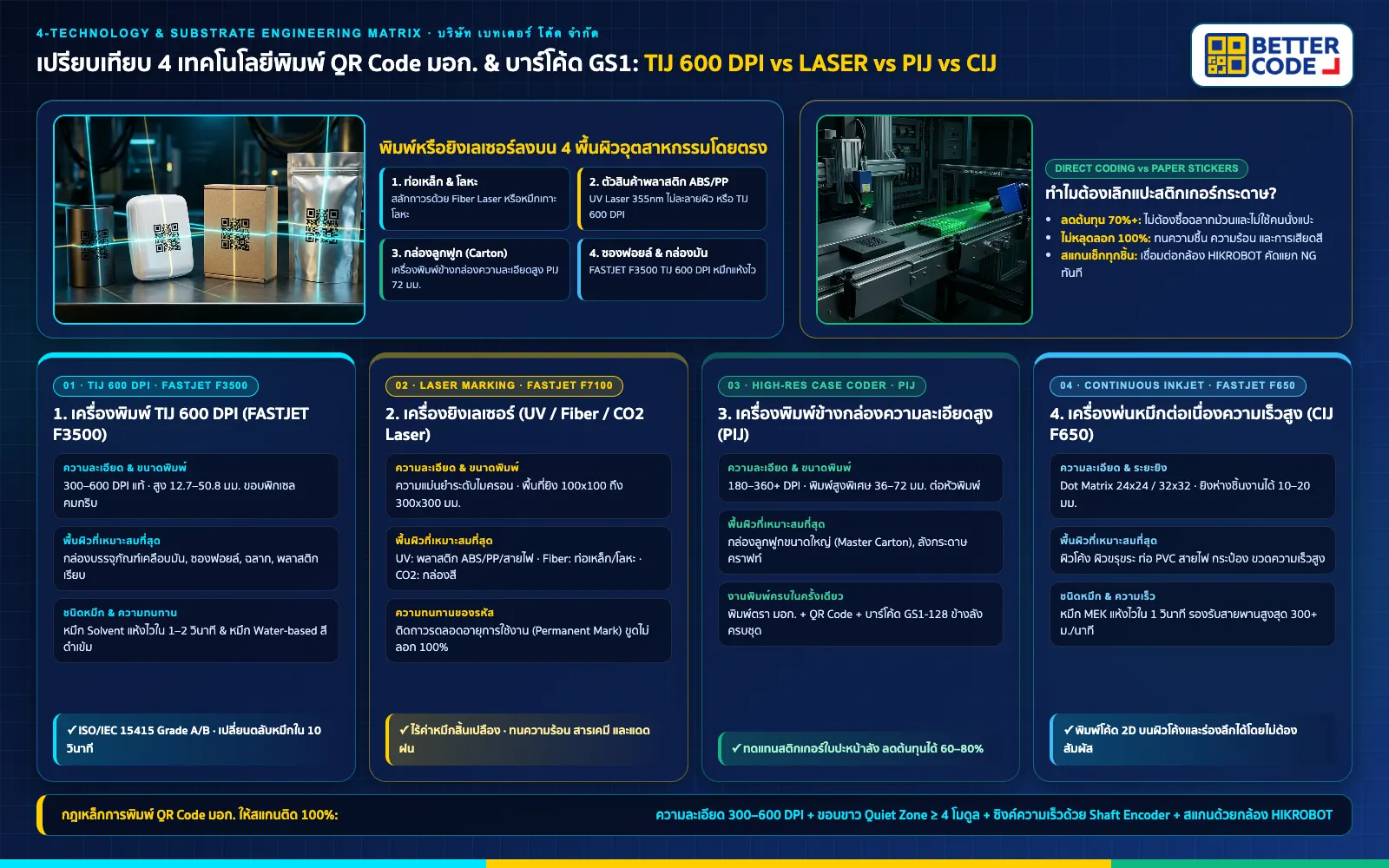

เปรียบเทียบ 4 เทคโนโลยีเครื่องพิมพ์ QR Code มอก. และบาร์โค้ด GS1 ลงบนสินค้าและกล่อง (TIJ 600 DPI vs Laser vs PIJ vs CIJ)
พื้นผิวสินค้าที่ต้องแสดงเครื่องหมาย มอก. มีตั้งแต่ตัวเรือนพลาสติกเครื่องใช้ไฟฟ้า ท่อเหล็ก สายไฟ ซองฟอยล์ ไปจนถึงกล่องลูกฟูก การเลือกเทคโนโลยีหัวพิมพ์ให้ตรงกับวัสดุจึงเป็นหัวใจสำคัญที่สุด.
| เทคโนโลยีเครื่องพิมพ์ (FASTJET Series) | 1. ความละเอียดและขนาดโค้ด (Resolution & Height) | 2. พื้นผิวสินค้าที่รองรับได้ดีที่สุด (Best Substrates) | 3. ความทนทานของ QR Code (Mark Durability) | 4. เกรดการสแกน ISO/IEC 15415 & สมาร์ทโฟน | 5. ข้อได้เปรียบเหนือการติดสติกเกอร์กระดาษ |
|---|---|---|---|---|---|
| 1. เครื่องพิมพ์ระบบ TIJ ความละเอียดสูง (เครื่องพิมพ์วันที่และ QR Code ระบบ TIJ ความละเอียด 600 DPI รุ่น FASTJET F3500) | 300–600 DPI แท้ ความสูงพิมพ์ 12.7–50.8 มม. (ต่อหัวพิมพ์ได้) | กล่องกระดาษเคลือบมัน, ซองฟอยล์, ฉลากสินค้า, ตัวสินค้าพลาสติกผิวเรียบ | หมึก Water-based สำหรับกระดาษ และหมึก Solvent แห้งไวเกาะพลาสติก/ฟอยล์แน่น | ดีเยี่ยม (Grade A / B) ขอบเม็ดพิกเซลคมกริบ สแกนด้วยมือถือผ่านในเสี้ยววินาที | ไม่ต้องสต็อกม้วนสติกเกอร์ เปลี่ยนไฟล์ QR Code และเลขล็อตผ่านหน้าจอสัมผัสได้ทันที |
| 2. เครื่องยิงเลเซอร์อุตสาหกรรม (Laser Marking) (เครื่องพิมพ์เลเซอร์ FASTJET F7100 สำหรับสลัก QR Code มอก. ถาวร UV / Fiber / CO2) | ความละเอียดระดับไมครอน (Vector / Dot) พื้นที่ยิง 100×100 ถึง 300×300 มม. | UV: พลาสติก ABS/PP/HDPE, สายไฟ, อุปกรณ์ไฟฟ้า Fiber: ท่อเหล็ก, เหล็กเส้น, อลูมิเนียม CO2: กล่องพิมพ์สี, ไม้, แก้ว | ถาวร 100% (Permanent Lifetime Mark) ขูดไม่ลอก ทนความร้อน น้ำมัน และสารเคมี | ดีเยี่ยม (Grade A / B) ใช้คู่กับกล้องอ่านโค้ด DPM และสมาร์ทโฟนได้อย่างแม่นยำ | ไม่มีค่าหมึกและตัวทำละลายตลอดอายุการใช้งาน โค้ดไม่หลุดลอกแม้อยู่กลางแจ้ง |
| 3. เครื่องพิมพ์ข้างกล่องความละเอียดสูง PIJ (เครื่องพิมพ์ข้างกล่องความละเอียดสูง PIJ Piezo Inkjet) | 180–360+ DPI ความสูงพิมพ์ขนาดใหญ่ 36–72 มม. ต่อหัว | กล่องลูกฟูก (Corrugated Master Cartons), ลังกระดาษคราฟท์, ถุงกระดาษอุตสาหกรรม | หมึก Oil-based / UV ซึมเกาะเนื้อกระดาษลูกฟูกแห้งไว สีดำเข้มทนการขนส่ง | สูงมาก (Grade A / B) พิมพ์ทั้งตรา มอก. คิวอาร์โค้ด และบาร์โค้ด GS1-128 ข้างลังได้ชัดเจน | ลดต้นทุนค่าสติกเกอร์ใบปะหน้าลังได้ถึง 60–80% และตัดปัญหาคนแปะสติกเกอร์ผิดลัง |
| 4. เครื่องพิมพ์ระบบพ่นหมึกต่อเนื่อง CIJ (FASTJET F650 / F640 Small-Character CIJ) | Dot Matrix 24×24 / 32×32 จุด ความสูงพิมพ์ 2–15 มม. | ผิวโค้ง ผิวขรุขระ ท่อพลาสติก สายไฟ ขวดเครื่องดื่ม กระป๋อง ที่วิ่งด้วยความเร็วสูงมาก | หมึก MEK แห้งไวใน 1 วินาที เกาะติดพลาสติก โลหะ และแก้วได้ดีเยี่ยม | ปานกลาง–ดี เหมาะกับ QR Code ขนาดกะทัดรัดและ GS1 DataMatrix ความเร็วสูง | ยิงโค้ดได้แม้ชิ้นงานมีผิวโค้งหรืออยู่ห่างหัวพิมพ์ 10–20 มม. โดยไม่ต้องสัมผัสชิ้นงาน |

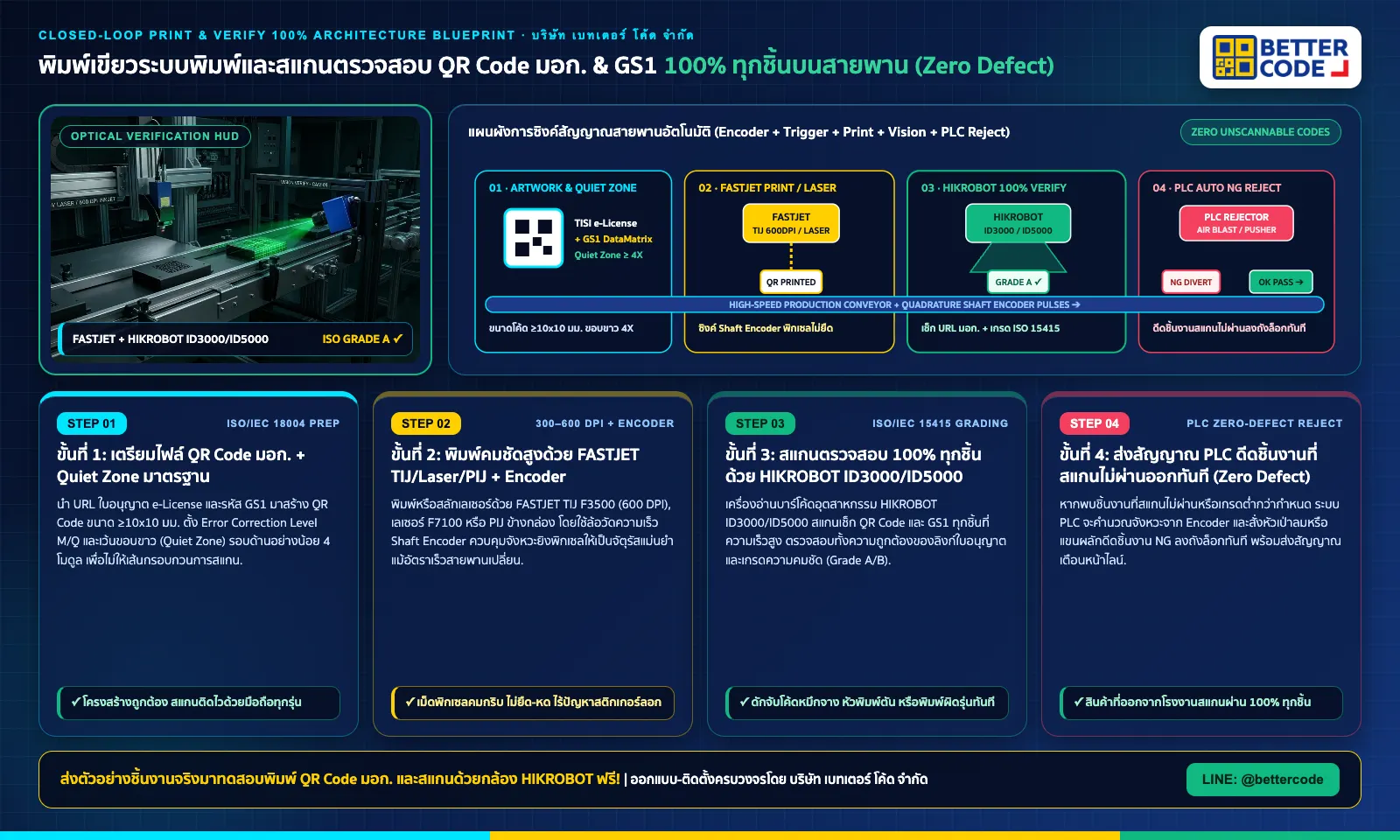

สถาปัตยกรรม “Print & Verify 100%”: จับคู่เครื่องพิมพ์ FASTJET กับกล้องอ่านบาร์โค้ด HIKROBOT สแกนเช็กทุกชิ้นและคัดแยกของเสียอัตโนมัติ
การมีเครื่องพิมพ์ความละเอียดสูงเพียงอย่างเดียวอาจยังไม่พอสำหรับการผลิตความเร็วสูง เพราะหากมีฝุ่นเกาะหน้าหัวพิมพ์จนหมึกขาดไปเพียง 1 เส้น หรือชิ้นงานสะดุดขณะวิ่งผ่าน เลขหรือจุดใน มอก. คิวอาร์โค้ด อาจเพี้ยนจนสแกนไม่ติดโดยที่ตาเปล่าของพนักงานมองไม่เห็นเลย.
เพื่อป้องกันไม่ให้สินค้าที่สแกน QR Code มอก. ไม่ผ่านหลุดรอดออกไปสู่ท้องตลาดหรือถูกตีกลับจากโมเดิร์นเทรด ทีมวิศวกร บริษัท เบทเตอร์ โค้ด จำกัด จึงออกแบบระบบ Closed-Loop Print & Verify 100% โดยติดตั้ง เครื่องอ่านบาร์โค้ดอุตสาหกรรม HIKROBOT ID2000/ID3000/ID5000 ต่อเนื่องจากจุดพิมพ์ทันที.
ขั้นที่ 1: เตรียมไฟล์ QR Code มอก. (e-License) + Quiet Zone 4 โมดูล
นำลิงก์ URL ของใบอนุญาต TISI e-License หรือข้อมูล GS1 DataMatrix มาสร้างเป็นโค้ดความละเอียดสูง ตั้งค่าระดับการกู้คืนข้อมูล (Error Correction) ที่ Level M (15%) หรือ Level Q (25%) และเว้นขอบขาวรอบโค้ดอย่างน้อย 4 โมดูล.
ขั้นที่ 2: พิมพ์หรือยิงเลเซอร์คมชัดสูงด้วย FASTJET + Shaft Encoder
เมื่อเซนเซอร์จับขอบชิ้นงานสั่งทริกเกอร์ หัวพิมพ์ FASTJET TIJ 600 DPI, เลเซอร์ FASTJET F7100 หรือ PIJ ข้างกล่อง จะทำงานประสานกับสัญญาณพัลส์จาก Shaft Encoder เพื่อพิมพ์เม็ดพิกเซลจัตุรัสที่คมกริบลงในตำแหน่งเดิมทุกชิ้น.
ขั้นที่ 3: สแกนตรวจสอบ 100% ทุกชิ้นด้วยกล้อง HIKROBOT ID3000 / ID5000
ชิ้นงานทุกชิ้นจะวิ่งผ่านใต้ กล้องตรวจสอบชิ้นงานและอ่านบาร์โค้ด HIKROBOT ซึ่งถ่ายภาพความเร็วสูง ถอดรหัส URL เช็กว่าตรงกับรุ่นสินค้าที่กำลังผลิต และประเมินเกรดความคมชัดตามมาตรฐาน ISO/IEC 15415 (Grade A–F).
ขั้นที่ 4: ส่งสัญญาณ PLC ดีดชิ้นงานที่สแกนไม่ผ่านออกทันที (Zero Defect)
หากพบชิ้นงานที่อ่านค่าไม่ได้หรือได้เกรดต่ำกว่าเกณฑ์ (เช่น Grade D/F) กล้องจะส่งสัญญาณ I/O หรือ Industrial Ethernet ไปยัง PLC เพื่อสั่งหัวเป่าลม (Air Blast) หรือแขนผลัก (Pusher) ดีดชิ้นงาน NG ลงถังล็อกทันที พร้อมแจ้งเตือนหากพบ NG ติดกันเกิน 3 ชิ้น.
สูตรคำนวณขนาด QR Code มอก. ขั้นต่ำและระยะขอบขาว (Module Size & Quiet Zone Formula)
เพื่อให้สมาร์ทโฟนของผู้บริโภคและกล้องตรวจสอบบนสายพานอ่านค่าได้รวดเร็วโดยไม่ต้องซูมใกล้เกินไป วิศวกรสามารถคำนวณขนาดรวมของ QR Code ได้จากสมการนี้:
ตัวอย่างการใช้งานจริง: QR Code มอก. รุ่น Version 3 (ขนาด 29×29 โมดูล) เมื่อรวมขอบขาวซ้าย-ขวาด้านละ 4 โมดูล (รวม +8) จะเท่ากับ 37 โมดูล หากกำหนดขนาดจุด X-Dimension = 0.35 มม. ขนาดพื้นที่สีขาวรวมที่จะต้องเว้นไว้บนกล่องคือ 37 × 0.35 = 12.95 มม. (≈ 13×13 มม.)
คู่มือสรุปเข้าใจง่ายสำหรับผู้จัดการโรงงานและฝ่ายจัดซื้อ: เลือกชุดพิมพ์และสแกน QR Code มอก. อย่างไรให้จบในครั้งเดียว?
หากคุณต้องการสรุปสเปกอย่างรวดเร็วเพื่อเสนอผู้บริหารหรือส่งข้อมูลให้ทีมวิศวกรประเมินราคา นี่คือหลักการเลือกง่ายๆ 4 ข้อครับ:
หากต้องการพิมพ์ QR Code มอก. ลงบนกล่องสินค้าหรือซองพลาสติก แนะนำ FASTJET F3500 TIJ เพราะให้ความคมชัดสูงถึง 600 DPI ตัวเครื่องกะทัดรัด ดูแลรักษาง่าย และเปลี่ยนตลับหมึกได้ใน 10 วินาที.
หากกฎหมายกำหนดให้แสดงตรา มอก. และ QR Code บนตัวผลิตภัณฑ์โดยตรงและห้ามหลุดลอก แนะนำ FASTJET F7100 UV Laser สำหรับพลาสติก และ Fiber Laser สำหรับเหล็กหรืออลูมิเนียม เพราะไม่ต้องใช้หมึกและติดถาวรตลอดชีพ.
หากต้องการพิมพ์ทั้งตรา มอก. คิวอาร์โค้ด และบาร์โค้ด GS1 ขนาดใหญ่ข้างลังลูกฟูก แนะนำเครื่องพิมพ์ความละเอียดสูง PIJ ซึ่งพิมพ์ได้สูงถึง 72 มม. ช่วยประหยัดค่าสติกเกอร์ใบปะหน้าลังได้มหาศาล.
ตาคนเราไม่สามารถเช็กได้เลยว่า QR Code ที่วิ่งผ่านสายพานนาทีละนับร้อยชิ้นสแกนติดจริงหรือไม่ การติดกล้อง HIKROBOT ID3000/ID5000 ช่วยสแกนเช็กทุกชิ้นและสั่งดีดของเสียออกอัตโนมัติ.
คำถามที่พบบ่อยเกี่ยวกับการพิมพ์ QR Code มอก. บาร์โค้ด GS1 และระบบกล้องตรวจสอบบนสายพาน (FAQ)
พิมพ์ QR Code มอก. (มอก คิวอาร์โค้ด) ลงบนตัวสินค้าหรือกล่องโดยตรง ต้องมีความละเอียดกี่ DPI ถึงจะสแกนผ่านง่าย?
การพิมพ์ QR Code มอก. และ GS1 DataMatrix ให้สมาร์ทโฟนและสแกนเนอร์อ่านผ่าน 100% ควรใช้ความละเอียดตั้งแต่ 300 ถึง 600 DPI ขึ้นไป เช่น เครื่องพิมพ์ FASTJET TIJ F3500 (600 DPI) หรือเครื่องยิงเลเซอร์ FASTJET F7100 เพื่อให้ขอบโมดูลสี่เหลี่ยมคมชัดไม่ซึมติดกัน และต้องเว้นขอบขาว (Quiet Zone) รอบด้านอย่างน้อย 4 เท่าของขนาดโมดูล.
ระหว่างการติดสติกเกอร์ QR Code มอก. กับการใช้เครื่องพิมพ์ QR Code ลงบนสินค้าโดยตรง แบบไหนคุ้มกว่ากัน?
การติดสติกเกอร์มีต้นทุนค่าม้วนฉลากและค่าแรงพนักงานแปะต่อเนื่องทุกวัน อีกทั้งเสี่ยงสติกเกอร์หลุดลอกหรือแปะผิดรุ่น ส่วนการพิมพ์หรือยิงเลเซอร์ลงบนสินค้าและกล่องโดยตรงบนสายพานมีต้นทุนต่อชิ้นต่ำเพียงเสี้ยวสตางค์ โค้ดติดถาวรไม่หลุดลอก และเชื่อมต่อระบบอัตโนมัติได้เต็มรูปแบบ.
สินค้าพลาสติกสีเข้ม ท่อ PVC หรือชิ้นส่วนโลหะ ควรใช้เครื่องยิงเลเซอร์ QR Code มอก. รุ่นไหน?
สำหรับพลาสติก ABS, PP, HDPE และตัวเรือนเครื่องใช้ไฟฟ้า แนะนำ UV Laser (FASTJET F7100 UV) ซึ่งใช้ลำแสงเย็นสร้างปฏิกิริยาเปลี่ยนสีคมชัดสูงโดยไม่ทำให้พลาสติกละลาย ส่วนเหล็ก อลูมิเนียม และสแตนเลส แนะนำ Fiber Laser ที่สลักโค้ดถาวรทนความร้อนและการเสียดสีตลอดอายุการใช้งาน.
ถ้าต้องการพิมพ์ QR Code มอก. และบาร์โค้ด GS1 ขนาดใหญ่ลงบนกล่องลูกฟูก (Master Carton) ต้องใช้เครื่องพิมพ์แบบไหน?
สำหรับกล่องลูกฟูกและลังบรรจุภัณฑ์ แนะนำเครื่องพิมพ์บาร์โค้ดข้างกล่องความละเอียดสูงระบบ PIJ (Piezo Inkjet) หรือเครื่องพิมพ์ TIJ รุ่นหัวพิมพ์คู่ ซึ่งพิมพ์ตรา มอก. คู่กับ QR Code และบาร์โค้ด GS1-128 ความสูง 17–72 มม. ลงบนผิวกระดาษลูกฟูกได้คมชัดทดแทนการติดสติกเกอร์ใบปะหน้าลัง.
ทำไมโรงงานที่พิมพ์ QR Code มอก. ความเร็วสูง จึงควรติดกล้องอ่าน QR Code บนสายพาน (HIKROBOT)?
ในการผลิตจริงอาจเกิดเหตุหัวพิมพ์อุดตันบางจุด หมึกจาง หรือชิ้นงานกระตุกจน QR Code บิดเบี้ยวซึ่งตาเปล่าดูไม่ออก การติดเครื่องอ่านบาร์โค้ดอุตสาหกรรม HIKROBOT ID3000 หรือ ID5000 จะสแกนและประเมินเกรดโค้ด (ISO/IEC 15415) ทุกชิ้น 100% หากชิ้นไหนสแกนไม่ผ่านจะส่งสัญญาณให้ PLC ดีดออกทันที.
สามารถส่งตัวอย่างสินค้าจริงมาทดสอบพิมพ์ QR Code มอก. และสแกนด้วยกล้อง HIKROBOT กับ บริษัท เบทเตอร์ โค้ด จำกัด ได้หรือไม่?
ได้ฟรีไม่มีค่าใช้จ่ายครับ ลูกค้าสามารถส่งตัวอย่างชิ้นงานพลาสติก โลหะ ซอง หรือกล่องบรรจุภัณฑ์ พร้อมไฟล์ QR Code มอก. มาให้ทีมวิศวกร บริษัท เบทเตอร์ โค้ด จำกัด ทดสอบยิงด้วยเครื่อง TIJ, เลเซอร์ และ PIJ พร้อมทดสอบสแกนด้วยกล้อง HIKROBOT และส่งรายงานผลเกรดความคมชัดให้พิจารณาก่อนตัดสินใจ.
ส่งตัวอย่างสินค้าหรือกล่องมาทดสอบพิมพ์ QR Code มอก. และสแกนด้วยกล้อง HIKROBOT ฟรี กับ บริษัท เบทเตอร์ โค้ด จำกัด
ไม่ว่าคุณจะต้องการ เครื่องพิมพ์ TIJ 600 DPI, เลเซอร์ FASTJET F7100, เครื่องพิมพ์ข้างกล่อง PIJ หรือชุดสถานีพร้อม กล้องอ่านบาร์โค้ด HIKROBOT ทีมวิศวกร บริษัท เบทเตอร์ โค้ด จำกัด พร้อมทดสอบกับชิ้นงานจริงให้ฟรีก่อนตัดสินใจ.
ขอใบเสนอราคาชุดพิมพ์ & สแกน QR Code มอก. ↗ดูเครื่องพิมพ์ TIJ 600 DPI ↗ดูเครื่องยิงเลเซอร์ FASTJET F7100 ↗ส่งรูปชิ้นงานปรึกษาทาง LINE @bettercode ↗แหล่งข้อมูลอ้างอิงทางวิศวกรรมและมาตรฐานสากล
- หลักเกณฑ์และเงื่อนไขการแสดงคิวอาร์โค้ด (QR Code) คู่กับเครื่องหมายมาตรฐานผลิตภัณฑ์อุตสาหกรรม (TISI e-License): สำนักงานมาตรฐานผลิตภัณฑ์อุตสาหกรรม (สมอ.) กระทรวงอุตสาหกรรม
- มาตรฐานสากล ISO/IEC 18004 (QR Code Symbology Specification), มาตรฐาน GS1 DataMatrix / GS1-128 และมาตรฐานการตรวจวัดเกรดคุณภาพบาร์โค้ด 2 มิติ ISO/IEC 15415 & ISO/IEC 29158 (AIM DPM): ฝ่ายวิศวกรรม บริษัท เบทเตอร์ โค้ด จำกัด (Better Code Co., Ltd.)
